Комод своими руками: разбираем подробные чертежи

Как сделать комод своими руками

Что может быть удобнее и практичнее компактного и вместительного комода, который будет дополнять интерьер вашей спальни или прихожей своим уникальным дизайном? Наверное, пока ничего. А если решитесь сделать комод своими руками, то вы еще и сэкономите на этом немалую сумму денег.

Несмотря на то, что в проектировании и сборке простого шкафа не нужны какие-то специальные навыки, качественное изделие под заказ или в мебельном салоне будет стоять в разы дороже по сравнению с изготовлением комода своими руками.

Именно по этой причине мы соберем сегодня один очень интересный (как по дизайну, так и по функциональности) комод, который я хочу установить в спальню.

Проектирование комода

Перед тем, как заняться проектированием, нам нужно будет определиться с местом, куда мы поставим комод. Следует внимательно измерить отведенное под него пространство. Особо следует обратить внимание на плинтуса, розетки, выключатели и другие предметы, которые могут помешать нормальному функционированию изделия.

Далее нужно определиться с внешними габаритами комода. Не стоит делать его слишком высоким и в тоже время узким, смотреться будет не очень.

Вообще перед проектированием советуем вам посмотреть нужную модель в мебельных журналах или в интернете (в режиме поиска картинок) и на ее основании делать уже свой комод.

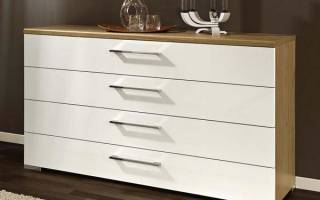

Сегодня мы сделаем вот такой вот симпатичный комод:

У меня он будет на 4 выдвижных ящика и размером 1100*800*500 (Ширина*Высота*Глубина) . В одном интернет магазине его цена составляет 4000 грн, мы же потратим на него в четыре раза меньше денег.

Фасады комода выполнены из МДФ с ПВХ пленкой белый глянец. Верхняя и нижняя передние вставки, а так же столешница, тоже сделана из МДФ, но с ПВХ пленкой венге темный.

Чтобы удешевить стоимость изделия, дно, заднюю стенку и боковины мы сделаем из ДСП венге темный.

Спроектировать его можно в любой мебельной программе. Но это необязательно, можно изготовить комод и на основании картинки. Главное — определить детали, из которых он состоит.

Данный проект комода я делал в программе проектирования мебели PRO100. Если нужно, можете его скачать по ссылке ниже.

Ссылка на скачивание:

Сборочный чертеж комода

Если без 3D проекта можно обойтись, то чертеж нужно делать обязательно. Ведь именно по его схеме вы будете собирать свой комод.

Для создания сборочного чертежа можно воспользоваться карандашом и линейкой, но лучше делать его в электронном виде с помощью специальных программ по черчению Компас 3D или AutoCAD.

Такой чертеж еще удобен тем, что в самой программе (Компас 3D), инструментом «отрезок» вы легко можете определить размеры любой отдельной детали, которые нам понадобятся для составления деталировки изделия. Подробно по работе с программой написано здесь.

На чертеже комода нужно показать минимум два вида: «спереди» и «сбоку» или «сверху». Это даст вам полную картину всех необходимых деталей и отступов.

Важные размеры и отступы:

• Толщина плиты (ДСП и МДФ) – 16 мм,
• Толщина направляющей (между боковиной ящика и стенкой комода) – 13 мм,
• Зазор между задней стенкой комода и задней стенкой выдвижного ящика – 10 мм минимум,
• Длина выдвижного ящика меряется по его боковине и при ее определении отталкиваются от длины направляющих (от 200 мм и до 800 мм, с шагом в 50 мм)
• Размер вкладного фасада: от общих габаритов 3 мм на зазор и 2 мм на кромку (по 1 мм на каждый торец).

В качестве примера вы можете скачать чертеж комода, который мы разбираем в данной статье.

Ссылка на скачивание:

Деталировка и спецификация проекта

Пожалуй, это самый важный этап в изготовлении комода своими руками, здесь нужно быть особо внимательным, т.к. мы будем составлять список деталей, и определять их размеры, которые далее отдадим на распил.

Забиваем в спецификации необходимые детали с указанием их длины, ширины и толщины. Также же заносим название материала, где и по какой стороне нужно клеить кромку, и указываем фрезеровку торцов (только в МДФ).

Важный момент: при определении размеров фасадов ящиков нужно учитывать зазоры на отступы между ними. То есть, если по чертежу фасад комода имеет размер 1100*167 мм, нужно оставить зазор 3 мм между фасадами по высоте. Если фасад будет вкладной по всем сторонам – то зазор даем и по высоте, и по ширине.

Так же не забываем и про толщину, которую прибавит нам кромка. В деталировке высота нашего фасада составит: 167 – 3 (на зазор между фасадами) – 2 (на толщину кромки или ПВХ пленки) = 162 миллиметра.

Полученный список деталей несем на фирму, которая занимается распилом ДСП и изготовлением МДФ фасадов, и договариваемся по данному заказу. Сделанные детали напомнят вам конструктор Лего, который с помощью крепежа и фурнитуры достаточно легко можно собрать.

Тут есть несколько вариантов. Можно взять ножки высотой больше плинтусов, а можно просто запустить столешницу назад на 50 мм, как, например, это было сделано с данной моделью.

Здесь же мы подсчитаем необходимый материал, фурнитуру и крепеж для сборки комода и заодно посчитаем, во сколько он нам обойдется.

Спецификацию можно сделать в обычном файле Excel. Для примера можете скачать мою:

Ссылка на скачивание:

Сборка комода

• Конфирматы 6,4*50
• Пластиковые крепежные уголки
• Шурупы 3,5*16 и 3,5*30
• Гвозди толевые 1,2*25

• Шуруповерт
• Конфирматное сверло 5 мм
• Бита под конфирматы
• Крестообразная отвертка
• Шило
• Линейка (рулетка) и карандаш

Принцип сборки комода довольно простой, но давайте вкратце все обговорим.

Все основные детали мы будем крепить с помощью конфирматов 6,4*50.

Делаем предварительное отверстие конфирматным сверлом и, с помощью шуруповерта и биты, ввинчиваем конфирматы.

Перед тем, как собрать «видимые части» комода, сразу можно потренироваться на выдвижных ящиках.

Фасад на ящик прикручивается шурупом 3,5*30. Это делается в самую последнюю очередь, уже после того, как вы установите направляющие. Крепится фасад сначала на двусторонний скотч, к фронтальной части ящика, выравнивается, а уже потом прикручивается.

ДВП ко дну ящика, или например, к задней стенке комода крепят толевыми гвоздями 1,2*25.

Столешницу можно закрепить как с помощью мини фиксов к боковинам, так и пластиковыми уголками с шурупами 3,5*16 к боковинам, или шурупами 3,5*30 к планкам жесткости.

Важное дополнение

Хочу обратить ваше внимание на то, что боковые стенки здесь смещены на 20 мм внутрь каждая (с обеих сторон). Поэтому при сборке очень важно открыть чертеж этого комода в электронном виде (например в программах Компас или Автокад) и просмотреть все необходимые расстояния!

Если вы проделаете всю необходимую работу, то поймете, что страшного в этом абсолютно ничего нет, а затраченные усилия определенно стоят сэкономленных денег.

Если по каким либо причинам данная модель Вам не подходит, можете посмотреть чертежи других комодов.

10 простых шагов, чтобы собрать комод своими руками

Практичность и удобство комода доказано временем, недаром данный предмет мебели не теряет свою актуальность на протяжении столетий. Наверняка вы тоже оцените все функциональные преимущества, как только он появится в вашем доме. Носки, платки, постельное белье обретут свое постоянное место. Впрочем, вполне можно расположить комод в прихожей, и он станет хранилищем зонтов, перчаток, и косметики.

С приобретением комода сразу же отпадут проблемы с хранением мелких вещей.

Преимущества комодов собранных самостоятельно

Не всегда, архитектурные особенности помещения и уже имеющиеся предметы в интерьере, позволяют приобрести комод в магазине. Ведь очень часто, стандартные габариты изделия, абсолютно не подходят для размещения в квартире. В этом случае альтернативным вариантом станет изготовление его в домашних условиях. Делая комод своими руками , вы получаете возможность самостоятельно разработать дизайн, выбрать оптимальные размеры, цветовую палитру и структуру материала.

Комод, сделанный своими руками, можно максимально органично вписать в общую концепцию имеющегося стиля.

К тому же удастся сэкономить немалую часть денежных средств. Сумму, которую запросят за покупку аналогичного комода в торговой точке, вы сможете потратить на более качественную фурнитуру (ручки, направляющие) или на более важные приобретения.

Многие даже не представляют, насколько полезными предметами являются комоды.

О том, как сделать комод своими руками пойдет речь в сегодняшней статье. Ведь, несмотря на кажущуюся простоту, в этом деле имеются свои нюансы, с которыми следует ознакомиться заранее, чтобы финальный результат радовал вас на протяжении долгих лет, а не стал причиной для раздражения.

Комод более лёгок и изящен. В отличие от шкафа, он не выглядит громоздким.

Выбираем дизайн и материал для изготовления

Если вы сомневаетесь в своем художественном вкусе и дизайнерских способностях, то в поиске идей для создания комода своими руками, можно пересмотреть каталоги известных производителей мебели. Наверняка среди множества образцов, удастся найти подходящий вариант, который нужно будет лишь немного адаптировать под индивидуальные запросы.

Прелесть комода в том, что он, как и столик-консоль, может быть превращен в один из декоративных центров помещения.

Стандартные размеры комода имеют следующие габариты:

• В ысота 800 мм;
• Ш ирина 800 – 1200 мм;
• Г лубина – от 300 мм.

Более высокие модели комода рекомендуется крепить к стене комнаты, чтобы при выдвижении загруженных ящиков он случайно не опрокинулся.

Комод может быть украшен декором, в том числе весьма активным и броским.

В слишком широких комодах обязательно следует предусматривать усиление нижней части ящика. Также учитывайте, что при больших нагрузках в процессе эксплуатации ящиков, выдвижная система может деформироваться и заедать.

Верх комодов украшают настольными светильниками, часами, свечами, статуэтками, вазами, растениями, шкатулками, фотографиями, сувенирами.

Комоды из натурального дерева продолжают оставаться фаворитами. А современные декорирующие материалы позволяют не просто окрашивать их, а оформлять в технике декупаж или художественной росписи.

Такие виды декора легко можно выполнить под трафарет.

Несомненно, дерево остается лучшим материалом для изготовления мебели, но не меньшей популярностью в последние годы пользуется ламинированное ДСП, к преимуществам которого относят:

• Н евысокую стоимость,
• М алый вес,
• Ш ирокую цветовую палитру,
• Л егкость сборки,
• О тсутствие необходимости финального декорирования.

Сегодня комод в интерьере – вещь просто незаменимая.

Иногда для изготовления фасадов ящиков вместо ЛДСП используют ДСП, а готовое изделие декорируют накладками МДФ. Такой комод смотрится намного дороже и презентабельнее. Массивная верхняя крышка добавит комоду солидности. Когда бюджет ограничен, ее можно сделать из 2 слоев 16 мм ЛДСП, скрутив их между собой, а срезы заклеить широкой кромочной лентой.

Разрабатывая дизайн комода, обратите внимание на его будущее размещение в комнате.

Ведь зачастую половой плинтус мешает поставить мебель впритык к стене. Тут возможны несколько вариантов:

1. Установка комода на ножки, которые впоследствии можно закрыть декоративными планками.
2. Монтаж столешницы, которая будет выступать сзади.
3. Выпил в нижней части комода.

Если у вас еще нет подобного предмета в обиходе, то после более близкого знакомства с его качествами вы непременно отправитесь его приобретать.

Деталировка и раскрой

Если вы умеете пользоваться компьютерными программами для проектирования мебели, то ваша задача значительно облегчается. В противном случае можно прибегнуть к следующим вариантам:

• Воспользоваться готовыми чертежами и раскроем, максимально приближенным к вашим запросам.
• Составить чертеж и рассчитать размеры каждой детали вручную, с помощью карандаша, линейки и миллиметровой бумаги.
• Освоить компьютерную программу Компас 3D или AutoCAD.

При составлении чертежа учитывайте, что толщина ЛДСМ бывает не только 16 мм.

Встречаются варианты 10, 16, 18, 20 мм. Расстояние от боковых стенок комода до боковых стенок ящика составляет по 12,5 мм с каждой стороны, чтобы вместить направляющие.

Задняя стенка комода должна находиться на расстоянии не менее 15 мм от внешней грани ящика, во избежание деформаций.

Обязательно учитывайте кромку. Если ее толщина составляет 1 мм, то это расстояние необходимо вычесть со всех сторон деталей. Рассчитывая размер фасадов, помните не только про кромку, но и про зазор между ящиками. От высоты фасада необходимо вычесть 5 мм ( толщина кромки сверху и снизу + з мм зазор).

В качестве примера предлагаем деталировку комода выполненного из листа толщиной 16 мм и закромленного меламиновой лентой 0.5 мм.

Для изготовления дна ящиков и стенки комода используется ДВП

Наименование деталей	Размеры мм	Кол-во шт
1	Столешница комода	800х500	1
2	Боковая стойка	816х475	2
3	Нижняя часть (дно)	800х475	1
4	Фасад	797х205	4
5	Стяжная рейка	768х80	2
6	Боковая часть ящика	160х450	8
7	Передняя часть ящика	160х709	4
8	Задняя стенка ящика	160х709	4
9	Задняя стенка комода	828х795	1
10	Нижняя часть ящика	738х447	4

Необходимые материалы и инструменты

Рассмотрим подробно, как сделать комод своими руками из ЛДСМ.

В процессе работы понадобятся:

• Ш уруповерт;
• Д рель;
• К анцелярский нож;
• У гольник;
• Р улетка или метр;
• К арандаш;
• С троительный фен или утюг;
• С верла 4.5 мм и 8 мм;
• Б ита под конфирмат.
• Л ист ЛДСП;
• С аморезы;
• Н аправляющие (продаются в комплекте по 2 шт. Правая направляющая и левая направляющая);
• К онфирматы 5х70 или 5х50 мм;
• К ромка для обработки торцов;
• Р учки для ящиков;
• Д вусторонний скотч;
• Г возди.

Инструменты и материалы.

Пошаговая сборка

1. Несмотря на то, что обработка ЛДСП не составляет труда, распустить лист в домашних условиях без наличия распилочного станка вам вряд ли удастся. Конечно, можно использовать электрический лобзик, но в этом случае будьте готовы к мелким сколам вместе распила (частички покрытия отломаются и образуют неаккуратный край). Гораздо лучше воспользоваться услугами профессионалов, которые быстро и качественно нарежут вам необходимые детали.

Если такой возможности нет, то оставляйте по 1 – 2 мм запаса со всех сторон каждой детали, а затем сошлифуйте лишнее, так удастся минимизировать сколы.

Зашкурьте стыки мелкой наждачной бумагой.

Таким образом, качество соединений существенно увеличится.

Проделайте подобную процедуру на двух боковых стенках, следя, чтобы они были зеркальными.

Если имеются погрешности, они обязательно устраняются, и только затем устанавливается задняя стенка комода.

В нашем случае используются специальные подпятники.

Для надежности воспользуемся готовыми мебельными уголками.

Ящики расположены параллельно, они должны быть максимально ровными и одинаковыми.

Чтобы сделать ровный 3 мм зазор начинайте приклеивание с нижней части, располагая между ними 3 мм прокладки.

Если все расчеты при деталировке были выполнены правильно, а детали вырезаны без погрешностей, то во время сборки не возникнет никаких трудностей.

Собранный комод своими руками наверняка будет радовать вас и членов вашей семьи еще долгие годы.

ВИДЕО: Комод своими руками.

Сделай сам

Популярные публикации

Последние комментарии

Бельевой комод своими руками. Предоставлены все размеры и пошаговая сборка

Бельевой комод своими руками.Тут предоставлены все размеры,и пошаговая сборка.

Вы соберете свой комод в три раза дешевле чем на рынке и в четыре раза дешевле чем в магазине. Я все пошагово объясню. Главное не бояться, все просто. Материал заказывается на любой мебельной фабрике.
Вот размеры для раскроя ДСП.

Толщина 18 мм.
Белый
804*130 8 шт.
450*130 8 шт.
Текстурный (который сами выберете)
864*460 2 шт. -боковины
864*90 2 шт. – перемычки
864*50 1 шт. – цоколь
904*500 1 шт. -крышка
904*100 1 шт. -сдваивание крышки
400*100 2 шт. – сдвоеваеие крышки
896*196 4 шт. -фасад
Размеры для ДВП
835*445 4 шт. – дно ящика(цвет белый)
895*845 1 шт. -задняя стенка(не имеет значения)

Из инструментов нам понадобится
Электро дрель
Шуруповерт (или крестовая отвертка)
Сверла на 4,5 мм, 2,5-3 мм
Мебельный шестигранник на 6 мм
Шило
Молоток
Угольник строительный
Утюг (для проклейки кромки)
И канцелярский нож
Фурнитура
Пластиковый уголок 4 шт.
Подпятник 4 шт.

Шариковые направляющие на 450 мм, 4 комплекта

Кромка для оклейки ДСП (узкая- 25 метров,широкая для крышки- 2 метра)

Цвет кромки подбираем под цвет ДСП, из которого будет сам комод
Четыре ручки, винты для ручек на 40 мм 8 штук
Мебельные саморезы на 16 мм 32 шт ,на 30 мм 19 шт.
Стяжка мебельная (конфирмант) 22 шт.
Мебельные гвоздики на 20 мм(для забивания задней стенки и донышек)
Материалы
Для ящиков (белый ламинат,он самый дешевый)
Размеры 804*130 мм 8 шт. ,450*130 мм 8 шт
ДВП(дно ящика) 835*445 мм 4 шт.
Крышка (цвет подбираем сами)
Размеры 904*500 мм 1 шт., и наполнители для сдваивания ,размеры 904*100 мм 1 шт.,и 400*100 мм 2 шт.
Боковины (под цвет крышки).Размеры 864*460 мм 2 шт.
Цоколь 864*50 мм 1 шт.
Перемычки 864*90 мм 2 шт.
ДВП (задняя стенка) 895*845 мм 1 шт.
Фасады дверцы(под цвет крышки) размеры 896*196 мм 4 шт.

И так начнем. Для начала при помощи утюга проклеиваем кромку, кромка клеится на все детали с одной стороны продольно. Проходя утюгом сзади слегка затираем тряпочкой,для лучшей сцепки клея. Потом аккуратно срезаем излишки кромки канцелярским ножом. Фасады мы обклеиваем с четырех сторон, по кругу.

Фасады мы обклеиваем с четырех сторон, по кругу.

После проклейки всех деталей,начнем собирать сами ящики.
Возьмем детали размером 450*130 восемь штук,и делаем разметку с двух сторон.

Просверливаем отверстия диаметром 4,5 мм.

Начинаем сборку. Прилаживаем к нашей просверленной детали другую размером 802*130 мм и просверливаем их вместе.

И стягиваем их мебельной стяжкой.

Получается вот такой ящик.

Теперь набивает донышко,при этом незабываем проверить диагональ.

[/center]

Таким образом собираем все четыре ящика.
Ящики почти готовы.

Займемся крышкой.Ложим крышку лицевой стороной вниз и начинаем сращивание.
Облаживаем крышку нашими утолщителями 904*100 и 400*100 по бокам.

Просверливаем отверстия на 4,5 мм только не до конца примерно на 10 -15 мм глубиной, чтоб саморез хорошо держал. Саморезы должны быть на 30 мм.

Также обклеиваем кромкой (только уже широкой) с трех сторон.

Вот что должно получиться.

Займемся боковинами комода. Для начала разложим их зеркально, лицевой стороной вниз, а кромкой наружу.

Снизу крепим по два подпятника, а сверху по два уголка.

Размечаем маркером положение нижних перемычек, для этого возьмем наш цоколь и приложем его по плоскости снизу боковины и прочерчиваем.

Переворачиваем цоколь на ребро и подставляем его со стороны кромки, прочерчиваем.

С другой стороны также.

Затем сверлом на 4,5 мм просверливаем отверстия насквозь, отступив от линий примерно 10 мм.

Размечаем линии для направляющих.
С верху берем:
170 мм.
380 мм.
580 мм.
760 мм.

Прочерчиваем по угольнику маркером четыре линии. С обоих сторон.

Теперь при помощи шила и рулетки, отметим наши отметки. От края (со стороны кромки) отмеряем 40 мм и шилом делаем прокол, метка для крепления направляющей.

Теперь располовиним направляющие

Поднимаем пластмассовый рычажок и вытаскиваем половинку.

Обязательно раскладываем направляющие по комплектам, иначе они могут не подойти друг к другу.

Расставив направляющие, закрепляем их саморезами на 16 мм.

И по линии выставляем заднею часть и тоже крепим.

И так все четыре комплекта.

Оставшиеся планки убираем пока в сторону,к ним вернемся позже.
Тут перепутать планки не страшно, они одинаковые.

Начинаем собирать каркас.
Возьмем планку 864*90 мм. просверливаем и крепим к боковине.

Затем закрепляем цоколь 864*50 мм.

И переднею перемычку.

Также и с другой стороны

Ложем крышку и ставим сверху наш каркас. Закрепляем на саморезы через уголки.

По бокам оставляем по два мм от кромки.

Переворачиваем комод лицом вниз и пробиваем заднюю стенку. Незабываем про диагональ.

Пришло время ящиков. Возьмем планки от направляющих и закрепляем их на ящики.

Первый ящик готов, вставляем его в комод.

И так все ящики.

Отступив от края 10-15 см с каждой стороны сверлим сквозные отверстия на 4,5 мм.

А по середине отверстие на 2,5 мм. Это отверстие для настройки фасадов.

Начинаем с верху.
В среднее отверстие изнутри вкручиваем саморез на 30 мм,так чтоб он выходил на 4-5 мм. Приставляем фасад к комоду , примерно выставляем его по высоте и по бокам. Как только вы убедились в правильном расположении, слегка ударьте по фасаду. С другой стороны фасада появится маленькая точка от шурупа. Ее надо слегка расширить шилом.

Прислоняем обратно фасад, совмещаем отверстие с саморезом. Закручиваем саморез. Закрываем ящик и снова выставляем фасад, убедившись что все ровно, закручиваем еще по одному саморезу с каждой стороны.

Размечаем отверстия под ручки. Сверлим также на 4,5 мм. В комплекте с ручками идут винты на 20 мм они нам будут коротки, поэтому надо прикупить восемь винтов на 40 мм.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Как сделать комод своими руками: нюансы, схемы и чертежи сборки

Комод относится к тем незаменимым предметам мебели, которые с легкостью находят свое место в интерьере жилой комнаты, прихожей, гостиной и даже офиса. Более удобной системы хранения, чем в выдвижных ящиках – придумать, пожалуй, невозможно. Именно поэтому вопрос как сделать комод своими руками интересует многих умельцев. Тут дело даже не в желании сэкономить. А в потребности реализовать именно то конструктивное решение, габаритные размеры и дизайн, которые обусловлены свободным местом и внешним видом остальной мебели.

Как рассчитать и сделать комод своими руками

Конструкция мебели должна быть практичной и долговечной. Производителями предлагается масса выдвижных систем, которые можно использовать для оснащения ящиков. Если опыта самостоятельного проектирования и сборки корпусной мебели у вас не так много рекомендую остановиться на следующих материалах и комплектующих:

• Корпус изделия, короб ящиков будет изготовлен из ламинированного ДСП толщиной 16 мм. В качестве кромки открытых торцов используется меламиновая лента или ПВХ толщиной 0,4-1 мм. Задняя стенка и днище ящиков – из ДВП, можно крепить внахлест, на мелкие гвозди или вставлять в паз.
• В бюджетных вариантах столешница комода своими руками и фасады также делают из ламинированного ДСП, только с более «серьезной» износостойкой кромкой по периметру – ПВХ толщиной 2 мм. Комод будет смотреться дорогим дизайнерским изделием, если столешница и фасады будут изготовлены из массива, фрезерованного МДФ, глянцевого материала – акрила или пластика.
• Роликовые направляющие уже отжили свое. Лучше использовать шариковые направляющие для ящиков, их ход намного плавней, а грузоподъемность – выше. Не рекомендуют делать комоды своими руками с шариковыми направляющими шире одного метра. Если ящики глубокие, следует усилить днище ребром жесткости.

Усиление широких и глубоких ящиков

• Узкие высокие комоды, а также те, которые будут устанавливаться в детскую комнату, в обязательном порядке крепят к стене. Все дело в смещении центра тяжести при открытии загруженных ящиков. Если, допустим, ребенок выдвинет все ящики одновременно – комод может опрокинуться прямо на него. Страшно подумать о последствиях. Поэтому в конструкции корпуса следует на этапе проектирования предусмотреть ребро жесткости вдоль задней стенки, за которое можно закрепиться к стене незаметно.

Комод своими руками схема и чертежи для расчета деталировки

Конструкция комода предельно проста. Представляет собой корпус следующего вида:

Комод своими руками чертежи сборки

• Столешницу комода делают глубже на 20 мм (минимум), чтобы она «нависала» над фасадами. Глубина корпуса зависит от желаемой глубины ящиков. В расчетах отталкиваются от размеров направляющих:
• Шариковые и роликовые направляющие идут с шагом 50 мм, начиная от 250 мм и заканчивая 600 мм (250 мм, 300 мм, 350 мм, …, 500 мм, 550 мм, 600 мм).
• Чтобы ящик выдвигался полностью, его глубина должна соответствовать ширине направляющих (250 мм, 300 мм и т.д.). Корпус делают шире. Обычно делают запас 30 мм (с учетом возможности установки задней стенки ДВП в паз и ребра жесткости).

Деталировка на комод своими руками с габаритами 900х800х400 будет выглядеть следующим образом: Деталировка комода своими руками

Комод своими руками схема и чертежи засверловки корпуса и ящиков

Для того чтобы сделать комод своими руками, схема и чертежи засверловки (расстановки крепежа) по деталям также понадобятся. Выглядеть общая схема будет практически одинаково, независимо от габаритных размеров самого изделия. Если мебель все-таки решено крепить к стене, задняя планка для крепежа столешницы просто развернется перпендикулярно.

Комод своими руками общая схема засверловки

По деталям разметка под засверловку будет выглядеть следующим образом.

Комод своими руками, разметка засверловки по деталям

Разметку под направляющие (роликовые или шариковые) лучше брать из инструкции, которая будет вложена внутри упаковки. Или на сайтах поставщиков мебельной фурнитуры. Например, МДМ-комплекта.
Разметка для крепежа роликовых направляющих:

разметка под крепеж роликовых направляющих

Разметка для крепежа шариковых направляющих:

разметка под крепеж шариковых направляющих

Роликовые направляющие крепятся под днище ящиков, шариковые – вдоль центра ширины короба ящика. В общем, на точные расчеты опытные сборщики редко «заморачиваются». Обычно делают все проще:

• Визуально делят высоту по внутренней стоевой на количество ящиков (в нашем случае четыре), расчерчивают центр – место крепления направляющих.
• Разделяют направляющие на две части, одну прикручивают к коробу с внутренней стороны, другую к боковине ящика.
• Задвигают ящики в комод. Если соблюдена соосность и нет перекоса, ящики будут двигаться легко, без препятствий.
• С помощью двухстороннего скотча ровно крепят фасады, не забывая про технологические зазоры (между ящиками – 3-4 мм).
• После того, как все фасады на комоде своими руками ровно распределены, можно засверлить отверстия под ручки (ставятся насквозь, на длинные винты со силиконовыми или металлическими шайбочками).

Если фасады объемные, а ручка одна по центру ящика или ассиметрично, лучше притянуть фасад изнутри на саморезы, 4х30. При фрезерованных фасадах будьте внимательны, чтобы саморез не попал в тонкую часть и не вылез наружу, повредив верхний декоративный слой.
Приведенный пример является базовым для комода с четырьмя ящиками. Опираясь на общую схему и чертеж, вы можете самостоятельно пересчитать модель на любые другие габариты: сделать комод уже или шире, выше или ниже, глубже или, наоборот, мельче.

комод своими руками с 4 ящиками

Комод своими руками

Комод – один из удобных и практичных предметов мебели. В нём можно хранить как вещи, так и аксессуары. Зависит от того, где он расположен. Порой бывает сложно подобрать для себя готовый вариант мебели. Создать её реально своими руками, учитывая потребности по размеру и длине ящиков.

Как сделать комод из дерева своими руками

Наиболее распространена мебель из дерева. Но использование и обработка качественной древесины обходится дорого. Чтоб создать комод самостоятельно нужно чётко следовать плану его создания.

• Первоначальным и важным этапом является создание чертежа. Работа проводится строго в соответствии с ним. Это необходимо для того, чтоб все элементы сошлись в одно целое.
• Следующим этапом проводится закупка необходимых материалов и подготовка инструментов для работы. Материалы и фурнитура приобретаются исходя из расчёта, произведённого в чертеже.
• После того как всё необходимое для работы есть в наличии можно начать подготовку деталей. Все доски обрезаются по размеру и просверливаются отверстия для соединения их между собой.

Сборка и декорирование, завершающие этапы работы, при качественном выполнении которых получится отличный комод.

Какие потребуются инструменты

Для создания шкафа своими руками потребуется стандартный набор инструментов, который имеется во многих домах. Инструменты лучше использовать хорошие. Это обеспечит комфорт при сборке, её качество и возможность получить удовольствие от работы.

• Обязательно для сборки наличие шуруповёрта и набор разных бит для него, в том числе биты-шестигранника. Перед использованием следует полностью зарядить его аккумулятор, во избежание замедления рабочего процесса.
• Свёрла по дереву. Обычно при работе с корпусной мебелью рекомендуемый диаметр свёрла 5 и 7мм.
• Желательно наличие пылесоса.
• Строительная угловая линейка.
• Утюг / строительный фен.
• Рулетка.
• Карандаш.
• Мелкозернистая наждачная бумага, сухое полотенце, затупленный нож.
• Материал для комода.
• Роликовые направляющие.
• Необходимая фурнитура (направляющие, ножки, ручки).
• Конфирматы, гвозди, саморезы.
• Двухсторонний скотч.
• Кромка для обработки опиленных краёв.

Мебельные составляющие

Существует ряд основных деталей, которые встретятся везде.

• Первоначально, любой комод имеет стенки, которыми являются столешница, боковые стойки, задняя часть. Передняя стенка отсутствует, это лицевая сторона комода, на её месте устанавливаются ящики.
• Ящики состоят из передней части, задней и боковых стенок, дна. Закрепляются на фурнитуре в виде направляющих, и на финише к ним крепятся ручки.
• Комод, как и любой другой предмет корпусной мебели, имеет стяжную рейку и фасад.
• Дополнительной фурнитурой послужат ножки, их использование необязательно.

Как определить размеры

Самым простым способом станет создание проекта комода через компьютерную программу мебельного проектирования, которая полностью просчитает количество необходимых для сборки элементов, их размеры и составит компьютерную 3Д модель. На ней можно увидеть будущий комод. Удобно, но для этого необходимы навыки владения персональным компьютером и программами «AutoCad», «Kompac 3D».

Без использования современных компьютерных технологий можно обойтись, составив чертёж и рассчитав размеры элементов шкафа самостоятельно. Для этого нужно чётко представить в голове будущий комод. Запастись чертёжными принадлежностями и приступить к делу. Отталкиваться необходимо от общих требований высоты, ширины и длины. Остальные детали по размеру будут во многом соответствовать. Путём несложных вычислений и составления чертежа, на котором необходимо всё посчитать, трудностей с размерами не возникнет.

Как подобрать мебельный материал

Дерево. В качестве материала для изготовления подходит натуральная древесина. Долговечный материал, безопасен для окружающей среды. Её качество не сравнить с другими материалами. Материал является качественным, цены соответственно не будут дешёвыми. Также вариации цен зависят от породы дерева.

Материал тяжёлый и устойчивый. Невероятно ароматен. Заходя в комнату, где мебель выполнена из натурального дерева, чувствуется лёгкий, ненагружающий воздух.

Мебель из натурального дерева нуждается в финишных декоративных операциях.

ДСП. Если опыт создания мебели своими руками первый, можно выбрать недорогой вариант, чтоб избежать порчи деталей в силу неопытности. Без опыта можно криво напилить доски, сделать неверные замеры. Тогда придётся покупать новые детали. Это потеря времени и материальные затраты. Для первого опыта подойдёт древесный композит. ДСП — прессованная древесная стружка. Дешёвый, практичный материал, из которого изготавливается мебель экономкласса.

Чертёж комода из дерева своими руками

Конструкция нуждается в правильных расчётах, чтоб мебель получилась качественной, полностью удовлетворяла требования.

Для создания чертежа потребуется миллиметровая бумага, линейка, карандаш. Здесь следует вспомнить уроки черчения, и включить воображение.

1. Продумав дизайн комода, обрисовать его общую форму и боковой вид. Определить желаемые размеры. Нужно учесть толщину досок и размеры составляющих, чтоб при сборке элементы сошлись.
2. Чертежи представляют собой схематическое изображение мебели в нескольких видах. На нём можно прочесть размеры, рассчитать деталировку.
3. Обязательно учесть те факты, что комод должен быть устойчивый, иметь жёсткость, не шататься.
4. Спланировать выдвижные ящики, размер, разметить их на чертеже места направляющих роликов, длину ящиков, размер крышки ящиков.
5. Направляющие должны занимать строго своё место снизу ящика, прикручены соответственно на боковой стенке.

ВНИМАНИЕ: зазор между стенками ящиков и каркасом не менее 3 мм.

Для новичка в проектировании мебели оптимальным вариантом станет использование готового чертежа. В готовом варианте уже всё просчитано. Главное, использовать материалы тех же размеров, толщины.

Делаем комод для косметики своими руками: пошаговое руководство

Комод станет подходящей мелью для хранения косметических принадлежностей. Много места не занимает, в то же время он ёмкий. Чаще размер не превышает 120 см в ширину. В длину и высоту не более 1 метра.

1. Опиливание досок выполняется лобзиком. Вручную не напилить ровно, особенно при отсутствии опыта.
2. После заготовки всех необходимых элементов и фурнитуры можно приступить к сборке. Сначала собирается каркас изделия. Между собой собираются при помощи саморезов.
3. Теперь прикрутить балки. Важно установить их напротив друг друга под прямым углом.
4. Теперь устанавливаются ящики. Закрепить направляющие на стенках.
5. Далее из заготовленных элементов собираются ящики, устанавливаются на них ролики направляющих. После этого ящики вставляются в направляющие. Они должны ездить легко, плавно. Между крышками ящиков не должно быть широких зазоров.
6. Если всё сошлось, значит, расчёты верные. Теперь можно установить столешницу на комод и установить его в нужном месте. Косметический комод хорошо расположить возле зеркала.

Лучший материал для изготовления

Мебельный материал в первую очередь отвечает за её качество. С хорошим материалом работать всегда сложно, но тот, кто хочет в своём жилище чистый воздух и качественную мебель, несомненно, пойдёт на преодоление сложностей.

Нет мебельного материала лучше, чем натуральное дерево. Есть более удобные, практичные материалы, но качественнее нет.

Древесина существует мягкого и твёрдого типа. Твёрдые сорта: орех, вишня, бук, орех. Такой материал дорогой и тяжёлый. При этом является самым дорогим и долговечным.

Мягкие сорта: липа, сосна, лиственница, ольха, ель. Мягкие и лёгкие материалы. Дерево является безопасным материалом для дома. Именно этот материал является наилучшим.

Детали для сборки

Комод состоит из нескольких деталей:

• столешница 1 шт.;
• боковые стойки 2 шт.;
• дно 1 шт.;
• стяжная рейка 1 шт.;
• фасад комода;
• задняя стенка;
• задние стенки ящиков;
• передние части ящиков;
• дно ящиков.

Схема сборки комода для косметики

Сборка происходит по следующей инструкции.

1. Нарезать доски в соответствии с необходимыми размерами. Для этого использовать электрический лобзик. Можно заказать готовые доски нужного размера в строительном магазине. Это значительно упрощает работу.
2. Открытые торцы досок обработать кромкой. Кромка прикладывается на нужный участок. Через тряпку проглаживается утюгом, нагретым до средней температуры.
3. Производится разметка. Отмечаются места для конфирматов. Отмерив на обеих соединяемых деталях точки на одинаковом расстоянии. Точки просверлить сверлом по дереву. Его диаметр должен быть чуть меньше конфирмата. Необходимо это для того, чтоб соединение было плотным, не разваливалось.
4. Перед сборкой корпуса отметить места крепления направляющих. Разметка начинается снизу внутренней части, отступив 30 мм от дна. Остальные оси отмечаются по расчёту: Высота фасада ящика +3 мм — 25 мм. Эта точка является серединой крепления направляющей. В случае если высота всех ящиков одинаковая, полученное расстояние равное между всеми.
5. Соединение деталей корпуса. Вкрутить в заготовленные отверстия конфирматы. Удобно начать соединять дно с боковыми стойками, постепенно двигаясь вверх.
6. Прибить заднюю часть комода гвоздями. Перед этим этапом проверить, что все углы корпуса прямые.
7. Собрать между собой стенки ящиков и дно.
8. Крепление направляющих по отмеченным точкам внутри ящика и соответствии на ящики. Вставить их в корпус.
9. Прикрутить столешницу.
10. Крепление фасада ящиков. Сначала прикрепить их на клейкую ленту. Если они расположились ровно, прикрутить их.
11. Крепление фурнитуры. К этому этапу относятся ручки и декоративные элементы.

Косметический комод готов к использованию. Собрать его своими руками не только выгодно, но и увлекательно.
